توضیحات

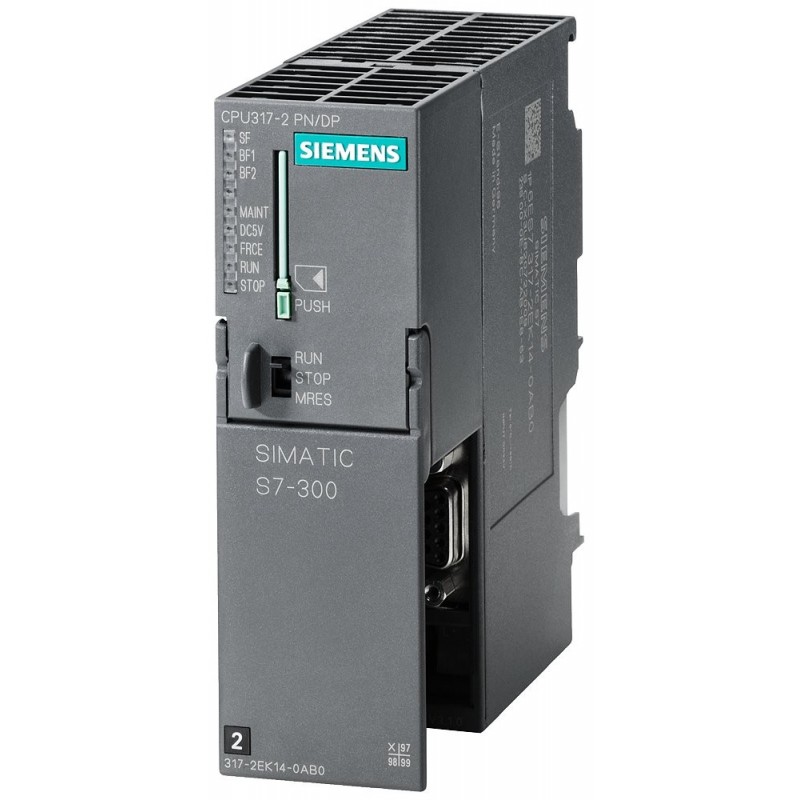

مشخصات کامل پی‌ال‌سی زیمنس مدل CPU 317-2 PN/DP

مشخصات فنی کلیدی

جدول مقایسه با مدل DP

امکانات ارتباطی پیشرفته

1. PROFINET

   • پشتیبانی از IRT (Isochronous Real-Time) برای کنترل حرکتی دقیق

   • قابلیت اتصال تا 256 دستگاه (IO-Device)

   • زمان چرخه قابل تنظیم: 250 µs تا 4 ms

2. PROFIBUS DP

   • سرعت 12 Mbps • پشتیبانی از 125 اسلیو

   • DPV1 • پیکربندی مستقیم در TIA Portal

ملاحظات نصب و راه‌اندازی

• نیازمند منبع تغذیه PS 307 (حداقل 5A)

• کارت حافظه الزامی است:

  • MMC: برای نسخه‌های قدیمی

  • SD Card: برای TIA Portal (پشتیبانی تا 32GB)

• دمای کاری:

  • نصب افقی: 0°C تا 60°C

  • نصب عمودی: 0°C تا 40°C

کاربردهای صنعتی پیشنهادی

• خطوط تولید رباتیک (با PROFINET IRT)

• سیستم‌های اتوماسیون ساختمان (BACnet/IP via PN)

• صنایع غذایی و دارویی (با قابلیت Redundancy)

• ماشین‌آلات چاپ با سنکرونیزاسیون بالا

❓ آیا این CPU در TIA Portal پشتیبانی می‌شود؟
✅ بله، از نسخه V13 به بعد به‌طور کامل پشتیبانی می‌شود.

❓ تفاوت نسخه EK با JK چیست؟

• EK: عملکرد استاندارد

• JK: پشتیبانی از تکرارپذیری (Redundancy)

❓

❓ آیا پورت PROFINET آن همزمان می‌تواند Controller و Device باشد؟
✅ بله، پشتیبانی از حالت IO-Controller + IO-Device همزمان.

نکات فنی حیاتی

1. پیکربندی PROFINET:

   • حتماً از MRP (Media Redundancy Protocol) در توپولوژی رینگ استفاده کنید.

2. بروزرسانی فریم‌ور:

   • آخرین نسخه فریم‌ور: V3.2 (افزایش پایداری ارتباطی)

3. جایگزینی مدل DP:

   • در ارتقاء سیستم‌های قدیمی، پورت‌های اضافی PROFIBUS را با CP 343-1 پوشش دهید.
