توضیحات

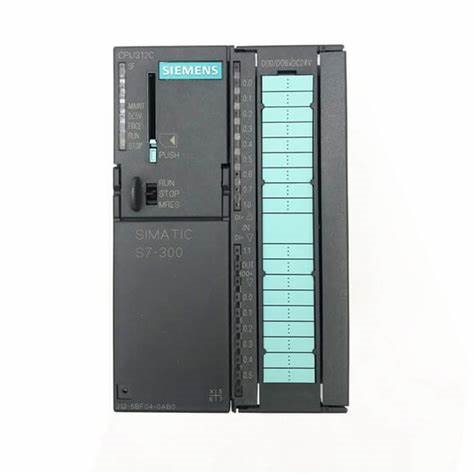

PLC زیمنس CPU 312C یکی از مدل‌های معروف و پرکاربرد در خانواده SIMATIC S7-300 شرکت زیمنس است. این CPU جزء کنترلرهای جمع‌وجور (Compact) با قابلیت‌های مناسب برای اتوماسیون صنعتی محسوب می‌شود. در ادامه مشخصات کلیدی و توضیحات مربوط به این PLC ارائه می‌شود:

مشخصات اصلی CPU 312C:

1. حافظه برنامه (Work Memory):
   • حدود 64 کیلوبایت برای کد و داده‌ها
2. سرعت پردازش:
   • دارای زمان چرخه پردازش (Cycle Time) در حد میکروثانیه برای دستورات ساده.
3. ورودی/خروجی‌های یکپارچه (Integrated I/O):
   • 10 دیجیتال ورودی (DI) و 6 دیجیتال خروجی (DO) (مقادیر دقیق بسته به نسخه ممکن است متفاوت باشد).
   • برخی مدل‌ها دارای 2 کانال آنالوگ ورودی (AI) و 1 کانال آنالوگ خروجی (AO) هستند.
4. تایمر/کانتر:
   • دارای تایمرها و کانترهای داخلی برای کنترل فرآیندها.
5. پورت ارتباطی:
   • پورت MPI/DP برای اتصال به HMI، PG/PC یا سایر دستگاه‌های زیمنس.
   • پورت RS485
6. قابلیت توسعه:
   • پشتیبانی از ماژول‌های اضافی (SM, FM, CP) روی رک S7-300.
7. نشانگرهای وضعیت (LED Indicators):
   • شامل LEDهای نمایشگر وضعیت RUN, STOP, ERROR و BUSF (خطای ارتباطی).

خطای BF (BUS Fault) در CPU 312C:

• BUSF (BF) نشان‌دهنده خطای ارتباطی در شبکه PROFIBUS یا MPI است. دلایل احتمالی و راه‌حل‌ها:
  1. اتصال نادرست کابل:
     • بررسی اتصالات فیزیکی کابل‌های MPI/PROFIBUS و اطمینان از سربندی صحیح.
  2. تنظیمات آدرس نادرست:
     • مطمئن شوید آدرس MPI/PROFIBUS در CPU و دستگاه‌های متصل یکتا و صحیح است.
  3. نقص در ماژول ارتباطی:
     • اگر از ماژول CP 342-5 استفاده می‌کنید، سلامت آن را بررسی کنید.
  4. تداخل الکتریکی:
     • از کابل‌های شیلددار و نصب صحیح زمین (Earth) استفاده شود.
