توضیحات

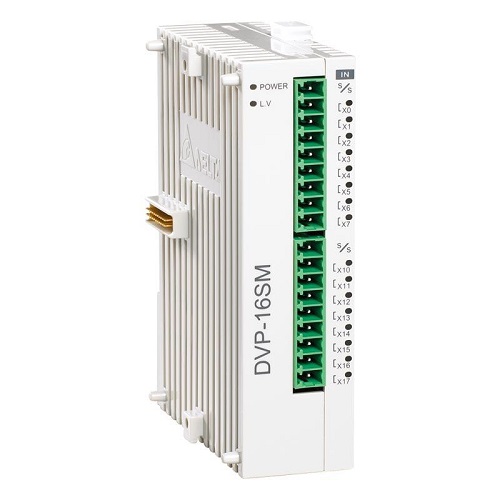

ماژول DVP16SM11N یک ماژول ورودی دیجیتال 16 کاناله از سری PLCهای دلتا است که به عنوان ماژول توسعه برای سیستم‌های کنترل صنعتی استفاده می‌شود. این ماژول جزء خانواده ماژول‌های سری S دلتا بوده و برای کاربردهای صنعتی با نیاز به ورودی دیجیتال طراحی شده است.

مشخصات فنی کامل

1. مشخصات الکتریکی

• تعداد کانال‌های ورودی: 16 کانال کاملاً ایزوله
• ولتاژ ورودی: 24VDC (محدوده مجاز: 10-30VDC)
• جریان ورودی: 6mA در 24VDC
• نوع ورودی: سینک (Sink) یا سورس (Source) – قابل انتخاب
• زمان پاسخگویی:
  • روشن شدن: ≤1ms
  • خاموش شدن: ≤5ms
• ایزولاسیون:
  • بین کانال‌ها و PLC: 3000Vrms
  • بین کانال‌ها: 1500Vrms

2. مشخصات فیزیکی

• ابعاد: 90 × 62 × 70 میلی‌متر
• وزن: حدود 200 گرم
• نصب: روی ریل DIN 35mm
• اتصالات: ترمینال پیچی با قابلیت اتصال سیم تا 2.5mm²

3. شرایط محیطی

• دمای کاری: 0 تا 55°C
• دمای نگهداری: -25 تا +70°C
• رطوبت نسبی: 5-95% (بدون شبنم)
• مقاومت در برابر لرزش: 10-57Hz، دامنه 0.075mm
• مقاومت در برابر ضربه: 15G، مدت 11ms

2. پیکربندی نرم‌افزاری

• از نرم‌افزار ISPSoft یا WPLSoft استفاده کنید
• آدرس‌دهی خودکار توسط PLC انجام می‌شود
• ورودی‌ها به آدرس‌های X0-X15 اختصاص می‌یابند

کاربردهای صنعتی

• مانیتورینگ وضعیت کلیدها و سوئیچ‌ها
• تشخیص موقعیت سیم‌های پایان‌مسیر
• خواندن وضعیت سنسورهای مجاورتی
• سیستم‌های کنترل ایمنی
• مانیتورینگ وضعیت درب‌ها و محافظ‌ها

جدول مقایسه با مدل‌های مشابه

این ماژول گزینه‌ای ایده‌آل برای پروژه‌هایی است که نیاز به ورودی دیجیتال با تعداد کانال متوسط دارند.
